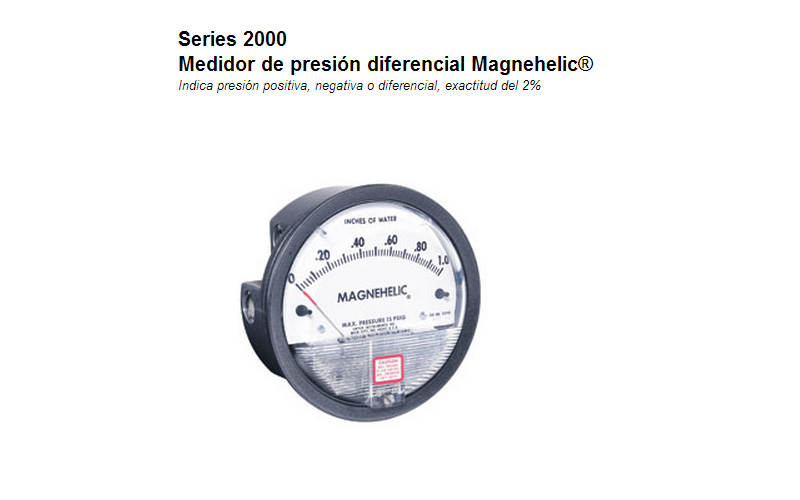

Medidor De Presión Diferencial Magnehelic Serie 2000
Seleccione el medidor Magnehelic® por su alta exactitud, garantizada dentro del 2% de la escala completa, y la amplia variedad de 81 disponibles para un ajuste preciso a sus necesidades. Con el sencillo movimiento sin fricción del medidor Magnehelic® de Dwyer, indica rápidamente bajas presiones, ya sean positivas, negativas (vacío) o diferenciales, de aire y gases no corrosivos. El diseño también es resistente al impacto, vibración y exceso de presión. No hay fluido de manómetro que se evapore, congele o cause problemas de toxicidad o nivelado. Además, es barato.
- Servicio:Aire y gases no combustibles compatibles. (Opción de gas natural disponible.)
- Aviso:Puede usarse con hidrógeno. Ordene un diafragma de Buna-N. Las presiones deben ser inferiores a 2.4 bar (35 psi).
- Materiales mojados:Consulte con la fábrica.
- Gabinete:Estuche y bisel de aluminio moldeado, con cubierta de acrílico, acabado exterior con recubrimiento gris para resistir la prueba de corrosión de rocío de sal de 168 horas.
- Exactitud:±2 % de la escala completa (±3 % en los márgenes de -0, -100 PA, -125 PA y -10 mm y ±4 % en los márgenes de -00, -60 PA y -6 mm), en todo el margen a 21.1 °C (70 °F).
- Límites de presión:-20″ Hg a 15 psig.† (-0,677 bar a 1,034 bar); opción MP; 35 psig (2,41 bar), opción HP; 80 psig (5,52 bar).
- Exceso de presión:El tapón de liberación se abre a aproximadamente 25 psig (1,72 bar), sólo medidores estándar.
- Límites de temperatura:20 a 140 °F.* (-6,67 a 60 °C).
- Tamaño:Carátula de dial de 101.6 mm (4″) de diámetro.
- Orientación de montaje:Diafragma en posición vertical. Consulte con la fábrica para conocer otras orientaciones.
- Conexiones de proceso:Tomas duplicadas NPT hembra de 1/8″ de alta y baja presión, un par en el costado y un par en la parte trasera.
- Peso:1 lb 2 oz (510 g); MP y HP 2 lb 2 oz (963 g).
- Accesorios estándar:Dos tapones NPT de 1/8″ para tomas de presión duplicadas, dos adaptadores de rosca de tubería de 1/8″ a manguera de caucho y tres adaptadores de montaje al ras con tornillos. (El retenedor de montaje y de anillo de presión han sido reemplazados por tres adaptadores en los accesorios para medidores MP y HP.)
| Marca | Dwyer |
|---|
